Гніздо ABI-IF 10-25 панельне байонетне

Гніздо байонетне ABI-IF 10-25 на панель зварювального апарату

ABI-IF- умовне позначення групи панельних гнізд (розеток) ABIPLUG.
Insert Female = Panel mounted socket

Панельне гніздо ABI-IF 10-25 (застаріле позначення BEBE 10-25) - це частина быстроразъемного байонетного з'єднання ABIPLUG, яка використовується для підключення кабельного штекера ABI-CM 10-25 з метою передачі зварювального струму від джерела живлення до зварювального інструменту за допомогою кабелю, а також для підключення до джерела зворотного зварювального кабелю (заземлюючого затискача - клеми маси).

511.0304 Гніздо байонетне ABI-IF 10-25 встановлюється на робочу панель зварювального обладнання номінальній струмового навантаження до 200А з підведенням струмового шини перерізом до 25 мм2.

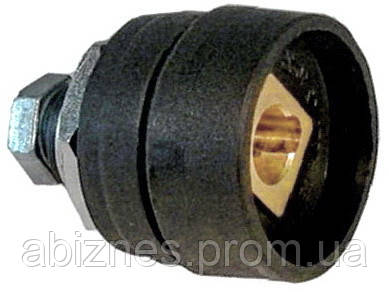

Панельне гніздо ABI-IF 10-25 являє собою чотиригранний латунний корпус, з одного боку якого виконано різьбовий отвір для болта кріплення наконечника зварювального кабелю або струмового шини.
На іншому кінці корпусу - отвір, який має спеціальну проточку для закріплення в ньому байонетного кабельного типу штекера ABI-CM.
Корпус поміщений в круглий ізолятор з двох частин, що ізолює його при монтажі гнізда на металеву панель зварювального апарату.
В комплекті також: гальванопокрытые плоска і пружинна шайби фіксації болта; гайка і пружинна шайба кріплення ізолятора.

Особливості панельного гнізда ABI-IF 10-25:

• висока якість виготовлення;
• струмові частини латунні - відмінна токопередача;
• якісний ізолятор - електро - та пожежобезпечність;
• надійність з'єднання - фіксоване болтове з'єднання;
• герметичність байонетною пари ABI-IF / ABI-CM;
• простота і зручність монтажу.

Монтаж гнізда ABI-IF 10-25 на панель:

Корпус гнізда вставляється в зовнішнє ізолююче кільце.
Отримане з'єднання монтується в підготовлене в панелі відповідного розміру отвір.
Усередині обладнання на корпус гнізда з ізолятором встановлюється внутрішнє ізолююче кільце.
Зібрана конструкція фіксується на панелі обладнання пружинною шайбою і гайкою.
Струмова шина або струмовий кабельний наконечник під'єднуються до гнізда корпусу болтом, який фіксується шайбами.
